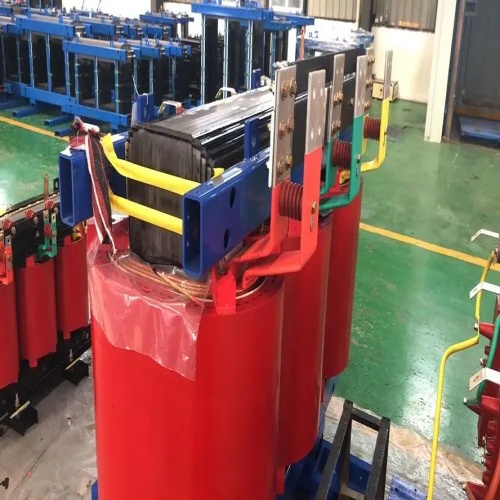

SCB18干式變壓器怎樣配置

　　SCB18干式變壓器配置需根據負載特性、環境條件、空間需求及預算綜合決策，核心配置要點如下：

　　一、額定容量與電壓等級匹配

　　容量選擇

　　計算負載容量：統計所有設備總功率(kW)，按功率因數0.8換算為視在功率(kVA)，再乘以1.1-1.2安全系數。例如，5臺100kW電機總功率500kW，視在功率為625kVA，選750kVA變壓器更穩妥。

　　避免極端選擇：容量過小會導致長期過載，加速絕緣老化;容量過大則空載損耗激增，增加電費成本。SCB18系列容量范圍廣(30kVA-5000kVA)，可靈活匹配不同場景。

　　電壓等級

　　高壓側：必須與供電電網一致(如10kV、35kV)，否則無法接入或燒毀設備。

　　低壓側：需匹配負載需求(如0.4kV、0.69kV)。例如，車間設備多為380V(0.4kV)，選0.4kV低壓側即可;礦山機械等特殊設備需定制0.69kV電壓。

　　二、絕緣等級與溫升限值

　　絕緣等級

　　F級(155℃)或H級(180℃)：根據環境溫度選擇。F級溫升限值100K(環境30℃時，繞組最高130℃)，若散熱不良導致溫升超限，絕緣會加速老化。

　　環境適配：高溫環境(如鍋爐房)需選H級絕緣，低溫環境(如空調房)可選F級以降低成本。

　　溫升限值

　　優先選低限值型號：如溫升60K的變壓器較80K型號，在相同環境溫度下繞組溫度更低，空載損耗可降低15%，長期運行更節能。例如，某工廠更換后年省電費2萬余元。

　　三、防護等級與安裝環境

　　防護等級

　　IP20：適用于室內干燥環境(如配電房)，成本低且散熱好。

　　IP54/IP55：室內多粉塵(如水泥廠)或潮濕環境(如紡織廠)需選IP54;戶外或化工區(如光伏電站)必須選IP55，外殼需耐鹽霧腐蝕。

　　避坑提醒：后期加裝防雨罩可能影響散熱，反而縮短壽命，建議一步到位選對等級。

　　安裝空間

　　緊湊設計：SCB18采用優質材料和先進設計，體積較油浸式變壓器減小約40%，適合空間有限的場所(如老舊小區配電房)。

　　通風要求：安裝位置需通風良好，避免低洼易積水或多粉塵區域，確保散熱效率。

　　四、能效等級與節能配置

　　一級能效標準

　　SCB18系列：符合GB20052-2020一級能效標準，空載損耗較SCB14降低20%，負載損耗持平。例如，1000kVA型號年節電費約1萬元，碳減排價值4000元。

　　長期收益：雖初始成本較SCB13高20%-30%，但3-5年可通過電費差價收回成本，適合長期運行場景。

　　智能監控系統

　　部分型號配置：如SCB18-3150/10可實時監控運行狀態，異常時自動報警或采取保護措施(如跳閘)，提升安全性。

　　推薦場景：對供電穩定性要求高的場所(如數據中心、醫院)建議配置。

　　五、冷卻方式與負載率

　　冷卻方式

　　AN/AF(自然冷卻/強迫風冷)：AN方式下負載率≤65%，AF方式下可達100%。例如，SCB18-1000/10在AF方式下可滿載運行，適合負載波動大的場景(如工廠)。

　　風機選型：低轉速軸流風扇噪聲水平≤55dB(距變壓器1米處)，適合對噪音敏感的場所(如寫字樓)。

　　負載率管理

　　避免長期過載：過載會導致繞組溫度超標，縮短壽命甚至引發火災。SCB18系列強過載能力可應對短期峰值負載，但需通過智能溫控儀實時監測溫度，超限時自動啟動風機加強散熱。

　　六、聯結組別與調壓功能

　　聯結組別

　　Dyn11：常見接線方式，輸出端三相電壓對稱，適合平衡負載(如商業建筑)。

　　Yyn0：部分型號支持，適用于特定負載需求(如照明與動力混合負載)。

　　調壓功能

　　無載調壓：部分SCB18型號支持，通過分接開關調整電壓比(如±2×2.5%)，適應電壓波動場景(如農村電網)。

　　有載調壓：需定制，成本較高，適合電壓波動頻繁且對供電質量要求極高的場所(如精密制造廠)。
