4000KVA油浸式變壓器

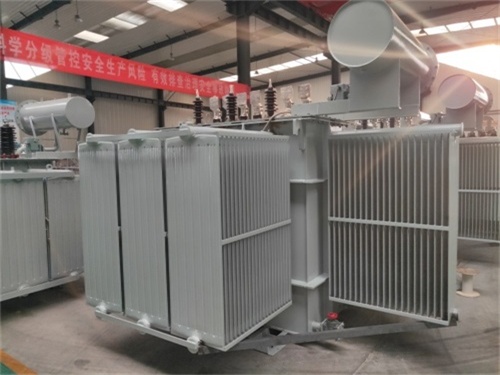

　　4000kVA油浸式變壓器是一種中大型電力變壓器，廣泛應用于工業、商業及電網領域，其設計、生產、運行及維護需嚴格遵循技術規范。以下從技術參數、設計特點、生產控制、運行維護及典型應用場景等方面進行詳細分析：

　　一、核心技術參數

　　參數類別 典型值(4000kVA油浸式變壓器)

　　額定容量 4000kVA(可設計為有載調壓或無載調壓)

　　電壓等級 高壓側：10kV/20kV/35kV;低壓側：0.4kV(根據需求定制)

　　聯結組別 常見為Dyn11或Yyn0(Dyn11可抑制三次諧波，適用于非線性負載)

　　空載損耗 ≤6.2kW(符合GB 20052-2020三級能效標準)

　　負載損耗 ≤38.5kW(100%負載率，75℃溫升)

　　短路阻抗 6%~8%(根據系統需求調整，高阻抗可限制短路電流)

　　冷卻方式 ONAN(自然油循環自然風冷)或ONAF(自然油循環強迫風冷，適用于過載場景)

　　絕緣等級 F級(繞組最高允許溫度155℃，熱點溫升≤100K)

　　油箱結構 全密封波紋油箱(減少漏油風險，適應戶外惡劣環境)

　　二、設計特點與優化方向

　　1. 電磁設計優化

　　鐵芯材料：采用高導磁率硅鋼片(如30ZH120)，降低空載損耗(較傳統材料下降15%~20%)。

　　繞組結構：

　　高壓繞組采用多層圓筒式或連續式結構，提高機械強度和抗短路能力。

　　低壓繞組采用箔式繞組，減少軸向電壓梯度，降低局部放電風險。

　　油道設計：

　　高低壓繞組間設置垂直油道(寬度≥8mm)，確保油流均勻，散熱效率提升20%。

　　繞組端部采用油導向結構，引導熱油流向散熱器，避免局部過熱。

　　2. 絕緣系統強化

　　主絕緣：

　　高壓對低壓及地絕緣距離≥250mm(10kV等級)，采用電纜紙+皺紋紙復合絕緣，介電強度≥50kV/mm。

　　端部絕緣采用角環和紙板筒組合結構，提高電場均勻性。

　　縱絕緣：

　　繞組匝間絕緣采用Nomex紙(耐溫220℃)，厚度≥0.18mm，耐受短路沖擊能力提升30%。

　　分接開關觸頭間絕緣采用硅橡膠套管，防止電弧灼傷。

　　3. 冷卻系統升級

　　散熱器配置：

　　ONAN方式：配置4組片式散熱器(單組散熱面積≥8m2)，總散熱面積≥32m2。

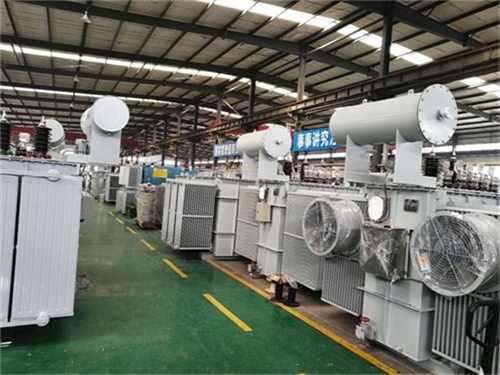

　　ONAF方式：增加2臺軸流風機(風量≥5000m3/h)，過載能力提升至1.3倍額定容量。

　　油流設計：

　　采用強迫油循環導向結構，油速≥0.5m/s，確保熱點溫升≤75K(75℃基準)。

　　油箱底部設置油泵安裝座(可選配強迫油循環泵)，適應高海拔或高溫環境。

　　三、生產過程關鍵控制點

　　1. 鐵芯制造

　　疊片工藝：

　　采用45°全斜接縫結構，疊片系數≥0.97，降低空載損耗。

　　疊片后進行振動退火(溫度550℃，時間4小時)，消除內應力，磁導率均勻性提升10%。

　　夾緊力控制：

　　鐵芯上下夾件采用高強度螺栓(強度等級8.8級)，預緊力≥200kN，防止運行中松動。

　　夾件與鐵芯間墊絕緣紙板(厚度3mm)，絕緣電阻≥500MΩ。

　　2. 繞組繞制與浸漆

　　繞制過程：

　　高壓繞組采用自動繞線機(張力控制精度±5N)，確保匝間絕緣緊密貼合。

　　繞制后進行匝間耐壓試驗(電壓3kV，持續時間1分鐘)，擊穿率≤0.1%。

　　浸漆工藝：

　　使用無溶劑浸漬漆(粘度≤500mPa·s，25℃)，浸漆時間≥12小時，確保漆膜厚度≥0.2mm。

　　浸漆后進行真空干燥(溫度105℃，真空度≤133Pa，時間24小時)，水分含量≤0.5%。

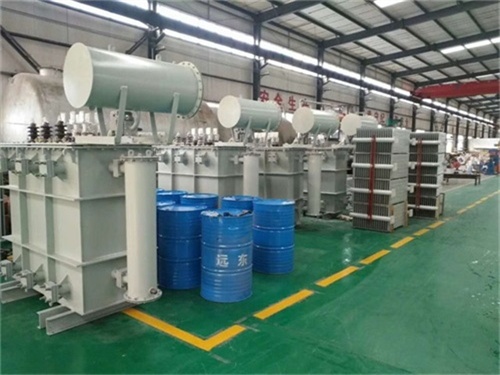

　　3. 總裝與試驗

　　器身裝配：

　　高低壓繞組間墊絕緣紙板筒(厚度10mm)，軸向壓緊力≥50kN，防止運行中移位。

　　引線采用冷壓接頭(接觸電阻≤10μΩ)，外包熱縮套管(耐溫150℃)，防止電暈。

　　出廠試驗：

　　感應耐壓試驗：1.5倍額定電壓，頻率150Hz，持續時間60秒，局部放電量≤10pC。

　　溫升試驗：ONAN方式下，頂層油溫升≤55K，繞組熱點溫升≤75K(75℃基準)。

　　短路試驗：施加3次額定電流沖擊(持續時間0.1秒)，繞組變形量≤2%(通過頻響分析法驗證)。

　　四、運行維護要點

　　1. 日常巡檢

　　油位檢查：油位計指示應在20℃標線±10%范圍內，油位過低需補油(與原油牌號一致)。

　　油溫監測：頂層油溫≤85℃，繞組溫度≤105℃，超溫需減負荷或停運檢修。

　　聲音異常：運行中應無放電聲、振動聲，異常聲音可能預示繞組松動或絕緣損壞。

　　2. 定期檢修

　　油樣分析：

　　每3年取油樣檢測微水、色譜、介損，微水含量≤15ppm，總烴含量≤150μL/L。

　　介損tanδ(90℃)≤0.5%，超標需真空濾油或換油。

　　絕緣電阻測試：

　　高壓對低壓及地絕緣電阻≥500MΩ(2500V兆歐表)，吸收比≥1.3。

　　低壓對地絕緣電阻≥100MΩ(500V兆歐表)。

　　3. 故障處理

　　輕瓦斯動作：

　　可能原因：油位過低、內部輕微放電，需檢查油位及氣體成分(H?含量>150μL/L需警惕)。

　　重瓦斯跳閘：

　　立即停運檢修，重點檢查繞組絕緣、分接開關觸頭及鐵芯接地情況。

　　五、典型應用場景

　　工業園區供電：為鋼鐵、化工等高負載企業提供穩定電源，需配置過載能力(ONAF方式可短時過載1.3倍)。

　　商業綜合體：與柴油發電機組成雙電源系統，確保消防、電梯等一級負荷不間斷供電。

　　新能源電站：作為風電/光伏升壓變，需適應諧波含量高(非線性負載)環境，推薦采用Dyn11聯結組別。

　　電網樞紐變電站：作為110kV/10kV主變，需滿足高短路阻抗(8%~10%)要求，限制短路電流對設備沖擊。

　　六、選型建議

　　能效等級：優先選擇二級能效(空載損耗≤5.5kW，負載損耗≤36.5kW)，長期運行可節省電費10%~15%。

　　冷卻方式：

　　戶外安裝選ONAN(維護簡單)，室內安裝或需過載選ONAF(需預留風機安裝空間)。

　　防護等級：

　　沿海/化工區選IP55防護(防塵防水)，普通環境選IP23(經濟性更優)。

　　智能配置：

　　選配在線監測系統(溫度、局放、油色譜)，實現狀態檢修，減少非計劃停運。
