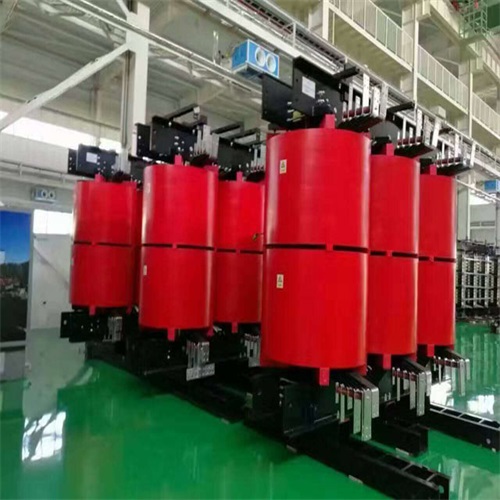

　　SCB14干式變壓器特點與安裝指南

　　一、核心特點

　　高效節能

　　二級能效標準：符合GB 20052-2020標準，空載損耗較SCB12型降低15%，負載損耗降低10%，單臺生命周期內可減排45-575噸CO?。

　　鐵芯技術：采用80牌號冷軋硅鋼片，五階全斜接縫結構，F(xiàn)級無緯帶綁扎，表面環氧樹脂包封，降低空載電流和鐵芯噪聲。

　　高可靠性

　　抗短路能力：高壓繞組采用帶填料環氧樹脂真空澆注，局放量小，機械強度高;低壓繞組為箔式結構，安匝平衡，軸向冷卻風道增強散熱。

　　防護等級：可選IP20(防12mm以上固體異物)或IP23(防60°角內水滴)，適應不同環境需求。

　　安全環保

　　防燃防爆：全封閉無油設計，阻燃且不爆炸，無有害氣體排放。

　　材料環保：環氧樹脂澆注工藝，防潮、防塵、防腐蝕，適應惡劣環境。

　　低噪聲運行

　　噪音控制：鐵芯采用高牌號硅鋼片，噪聲比常規產品低10-15分貝，滿足專業標準JB/T10088-2016。

　　智能溫控

　　橫流冷卻風機：溫度達到設定值時自動啟動，增強散熱能力。

　　智能溫控儀：實時監測溫度，支持過載報警、自動啟停風機等功能。

　　二、安裝步驟與關鍵要點

　　安裝前檢查

　　包裝完整性：確認包裝無破損，變壓器無外部損壞或進水痕跡。

　　銘牌與文件核對：檢查銘牌數據(容量、電壓等級、連接組別等)是否符合設計要求，出廠文件是否齊全。

　　零部件檢查：確認零部件無位移、損壞，電氣支撐件或連接線完好。

　　基礎安裝

　　基礎水平度：預埋鋼板需水平，底部無空穴，確保抗震和吸音性能。

　　變壓器就位：用滾杠移至安裝位置，調整水平度誤差符合設計要求，焊接短槽鋼固定底座。

　　電氣接線

　　帶電體距離：保證電纜至高壓線圈的最小距離，大電流低壓母線需單獨支持，避免機械拉力。

　　軟連接：電流大于1000A時，母線與變壓器端子間需加軟連接，補償熱膨脹冷縮。

　　接觸壓力：使用彈性元件(如碟型塑圈或彈簧墊圈)保持接觸壓力，緊固螺栓時采用扭矩扳手。

　　接地處理

　　專用接地螺栓：接地點在低壓側底座，標有接地標識，可靠接入保護接地系統。

　　外殼接地：若變壓器有外殼，需與接地系統可靠連接;低壓側三相四線制時，中性線需接地。

　　運行前檢查

　　緊固件檢查：確認所有緊固件無松動，電氣連接正確可靠。

　　絕緣距離：檢查帶電體間和帶電體對地的絕緣距離是否符合規定。

　　線圈清潔：清理線圈表面灰塵，確保無異物。

　　調試與試運行

　　變比與連接組別：測量高低壓繞組直流電阻，與出廠數據對比。

　　絕緣電阻測試：絕緣電阻低于1000Ω/V(運行電壓)時需干燥處理。

　　耐壓試驗：試驗電壓符合規定，低壓耐壓試驗時取出溫度傳感器TP100。

　　風機測試：通電運轉風機，確保運行正常。

　　試運行監測：通電后檢查有無異常聲響、振動或焦臭味，確認無局部過熱。

　　三、運行環境要求

　　海拔高度：不超過1000m(超過需特殊設計)。

　　環境溫度：最高40℃，最低-25℃(帶溫度控制器時)。

　　相對濕度：100%(環境溫度+40℃至-25℃)。

　　通風條件：清潔無腐蝕氣體，通風良好;地下室或通風不良場所需強制通風，每1KV損耗需3-4m3/min通風量。

　　安裝間距：變壓器離墻壁和其他障礙物≥800mm，相鄰變壓器間距≥300mm(空間有限時可調整)。
