scb13干式變壓器溫度顯示
scb13干式變壓器溫度顯示解析

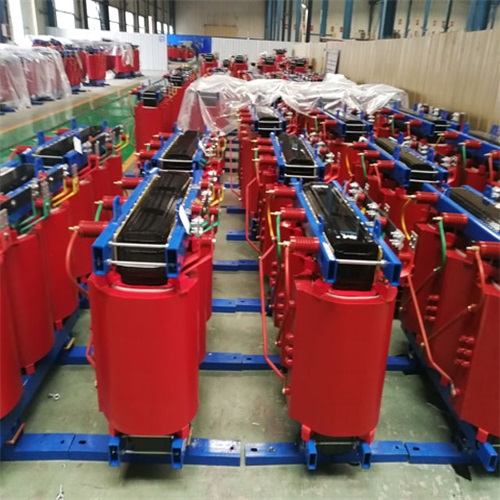

scb13干式變壓器的溫度顯示系統是其安全運行的核心監控模塊,通過實時監測繞組溫度,確保設備在安全范圍內運行,避免因過熱導致絕緣老化或故障。以下從溫度顯示原理、關鍵參數、異常處理及運維建議等方面展開詳細說明。
一、溫度顯示系統組成與原理
溫度傳感器
類型:通常采用Pt100鉑電阻傳感器(精度±0.5℃),埋設于高壓繞組、低壓繞組或鐵芯內部。
作用:直接測量繞組或鐵芯的實際溫度,數據傳輸至溫控器。
溫控器(溫度顯示單元)
功能:
實時顯示三相繞組溫度(A/B/C相)及最高溫度值。
設置溫度報警閾值(如130℃報警、150℃跳閘)。
支持RS485/Modbus通信,將溫度數據上傳至監控系統。
顯示界面:
數字顯示屏:直觀顯示溫度值(單位:℃)。
指示燈:超溫報警(紅色)、風機啟動(綠色)等狀態提示。
冷卻風機(可選)
啟動邏輯:當繞組溫度超過設定值(如100℃)時,風機自動啟動,強制散熱。
溫度反饋:風機運行后,溫度下降至設定值(如80℃)時停止。
二、關鍵溫度參數與安全閾值
溫度類型 | 典型閾值(SCB13) | 作用與意義 |
---|---|---|
報警溫度 | 130℃ | 提示溫度異常,需檢查負載或冷卻系統。 |
跳閘溫度 | 150℃ | 強制切斷電源,防止絕緣損壞(H級絕緣耐溫180℃,但需留出安全余量)。 |
風機啟動溫度 | 100℃ | 啟動風機增強散熱,避免溫度進一步升高。 |
風機停止溫度 | 80℃ | 溫度下降后關閉風機,節約能耗。 |
注意:
閾值可根據實際負載特性調整(如連續高負載場景可適當提高報警溫度至135℃)。
鐵芯溫度通常低于繞組溫度,但需單獨監控(如設置120℃報警)。
三、溫度異常原因與處理流程
常見異常原因
負載過高:長期超過額定容量運行,導致繞組發熱。
冷卻系統故障:風機損壞、通風口堵塞或溫控器失靈。
接觸不良:接線端子松動,導致局部過熱。
環境溫度過高:變壓器室通風不良或未安裝空調。
處理流程
溫度范圍 處理措施
100℃-130℃ 檢查負載是否過高,確認風機是否正常運行,清理通風口灰塵。
130℃-150℃ 立即降低負載,檢查溫控器報警閾值是否合理,排查接觸不良或絕緣老化問題。
≥150℃ 切斷電源,檢查繞組是否變形或燒毀,必要時返廠維修。
四、運維建議與注意事項
日常檢查
溫度記錄:每日記錄最高溫度值,分析溫度變化趨勢。
風機測試:每月手動啟動風機,確認運行正常。
傳感器校驗:每年用標準溫度計校驗Pt100傳感器精度。
長期維護
清潔保養:每半年清理變壓器表面及通風道灰塵,確保散熱效率。
緊固檢查:每2年檢查接線端子、螺栓是否松動,防止接觸電阻增大。
絕緣測試:每3年進行一次絕緣電阻測試(≥500MΩ),評估絕緣狀態。
智能化升級
遠程監控:加裝無線溫度傳感器,將數據上傳至云平臺,實現遠程預警。
能效分析:結合溫度與負載數據,優化運行策略,降低損耗。
五、典型案例分析
案例1:負載過高導致溫度報警
現象:變壓器A相溫度持續135℃,風機全速運行。
原因:用戶新增設備導致負載從80%升至110%。
處理:
臨時降低部分非關鍵負載。
長期方案:更換為更大容量變壓器(如SCB14-1600KVA)。
案例2:風機故障導致跳閘
現象:溫度升至155℃后跳閘,風機未啟動。
原因:風機電源線松動,接觸不良。
處理:
重新緊固風機電源線。
增加風機電源線防松脫措施。
六、總結與建議
溫度監控的重要性
繞組溫度每升高8℃,絕緣壽命減半。SCB13干式變壓器的溫度顯示系統是預防事故的關鍵。
用戶行動建議
新設備:優先選擇帶智能溫控器的SCB13變壓器,支持遠程監控。
老設備:加裝外置溫度傳感器,升級溫控系統。
運維:建立溫度-負載關聯模型,動態調整運維策略。
長期價值
通過科學溫度管理,SCB13干式變壓器的使用壽命可延長至25年以上,降低全生命周期成本(LCC)15%-20%。
結論:SCB13干式變壓器的溫度顯示系統是其安全運行的“哨兵”,用戶需結合溫度數據、負載特性和環境條件,制定科學的運維策略,確保設備高效、可靠運行。
