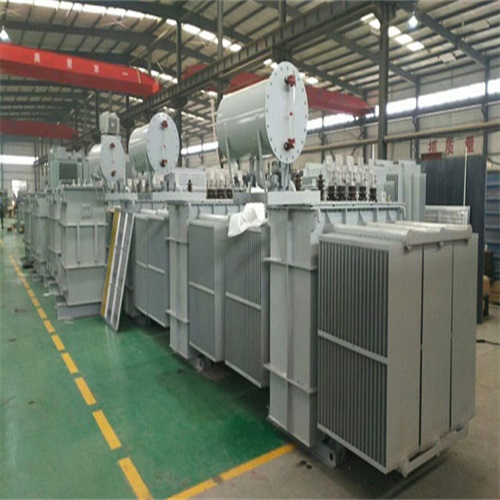

油浸式變壓器主要部件

　　油浸式變壓器作為電力系統中不可或缺的關鍵設備，其主要部件協同工作，確保了電壓的轉換和電能的安全傳輸。以下是對油浸式變壓器主要部件的詳細闡述：

　　一、鐵芯

　　鐵芯是油浸式變壓器的磁路主體，由導磁性能良好的硅鋼片疊裝而成，形成一個磁通閉合同路。變壓器的一、二次繞組都繞在鐵芯上，通過電磁感應原理實現電壓的變換。鐵芯的結構可分為心式和殼式兩種，目前廣泛應用的變壓器多采用心式結構，由鐵芯柱和鐵軛組成。鐵芯內部還設計有冷卻油道，便于變壓器油的循環，從而加強設備的散熱效果。(來源：參考文章3、4)

　　二、繞組

　　繞組，又稱線圈，是油浸式變壓器的導電回路，由絕緣銅線或鋁線繞制成多層圓筒形。根據電壓等級的不同，繞組可分為高壓繞組和低壓繞組，它們同心套在鐵芯柱上，為了絕緣，通常低壓繞組在內，高壓繞組在外。繞組的絕緣材料包在導線外邊，確保導線之間及導線對地的絕緣性能。(來源：參考文章3、4)

　　三、油箱

　　油箱是油浸式變壓器的外殼，不僅用于盛裝變壓器油，還作為安裝其他部件的基座。油箱的設計考慮了散熱和防護的需求，確保變壓器在運行時能夠保持適宜的溫度，并防止外部雜質和水分侵入。油箱的材質通常為優質鋼板焊接而成，具有足夠的機械強度和密封性能。(來源：參考文章3、4)

　　四、油枕(儲油柜)

　　油枕，也稱儲油柜，安裝在油箱上，主要作用是調節油箱內的油位，確保變壓器油在熱脹冷縮過程中能夠保持穩定的油位。同時，油枕還能減少油與空氣的接觸面積，延緩油的氧化速度，提高油的使用壽命。油枕內部通常裝有膠囊或隔膜，將油與空氣隔離。(來源：參考文章3、4)

　　五、呼吸器

　　呼吸器安裝在油枕與大氣相通的管道上，其主要作用是過濾進入油枕的空氣，防止空氣中的塵埃和水分侵入變壓器內部。呼吸器內部裝有干燥劑，能夠吸收空氣中的水分，保持變壓器內部環境的干燥清潔。(來源：多個參考文章)

　　六、散熱器

　　散熱器是油浸式變壓器的重要冷卻部件，通常安裝在油箱壁上，通過管道與油箱內部相通。當變壓器運行時，油箱內的油溫會升高，通過散熱器可以形成油的對流，將熱量散發到空氣中，從而降低油溫，保證變壓器的正常運行。散熱器的數量和散熱面積根據變壓器的容量和冷卻方式而定。(來源：參考文章3、4)

　　七、絕緣套管

　　絕緣套管安裝在變壓器油箱頂蓋上，用于將線圈引線端引出油箱，并保持引線與油箱的絕緣。根據電壓等級的不同，絕緣套管可采用瓷質、充氣式、充油式或電容式等不同類型。絕緣套管不僅具有電氣絕緣性能，還具有一定的機械強度和耐候性，能夠保護引線不受外界環境的影響。(來源：參考文章3、4)

　　八、分接開關

　　分接開關用于調節變壓器繞組的匝數比，從而改變變壓器的輸出電壓。根據調節方式的不同，分接開關可分為有載分接開關和無載分接開關。有載分接開關可以在變壓器帶電運行的情況下進行調節，而無載分接開關則需要在變壓器停電后才能進行調節。(來源：參考文章2、3)

　　九、氣體繼電器(瓦斯繼電器)

　　氣體繼電器是變壓器內部故障的主保護裝置，安裝在油箱和油枕之間的連接油管上。當變壓器內部發生嚴重故障時，會產生大量氣體，氣體繼電器能夠檢測到這些氣體并接通斷路器跳閘回路，從而保護變壓器免受進一步損壞。同時，氣體繼電器還能檢測到變壓器內部的不嚴重故障，并接通故障信號回路，提醒運維人員及時處理。(來源：參考文章3、4)

　　十、溫度計

　　溫度計用于監測變壓器油箱內的油溫，確保變壓器在適宜的溫度范圍內運行。小型油浸變壓器通常采用水銀溫度計，而大型變壓器則多采用壓力溫度計。溫度計的安裝位置應便于運維人員觀察和記錄數據。(來源：參考文章3)

　　綜上所述，油浸式變壓器的主要部件包括鐵芯、繞組、油箱、油枕、呼吸器、散熱器、絕緣套管、分接開關、氣體繼電器和溫度計等。這些部件各司其職，共同確保了油浸式變壓器的安全、可靠運行。
