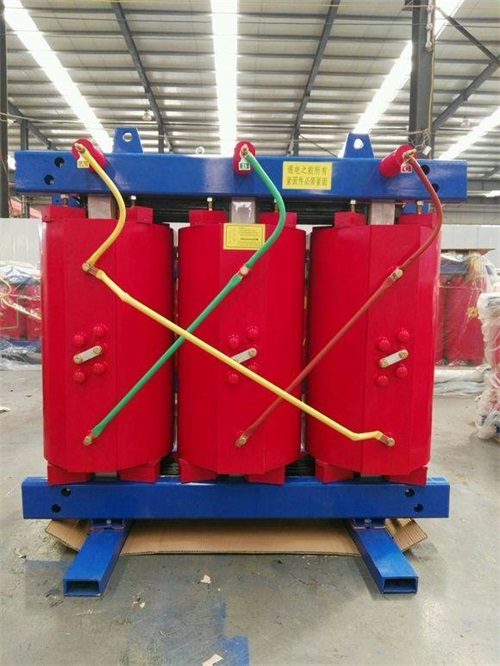

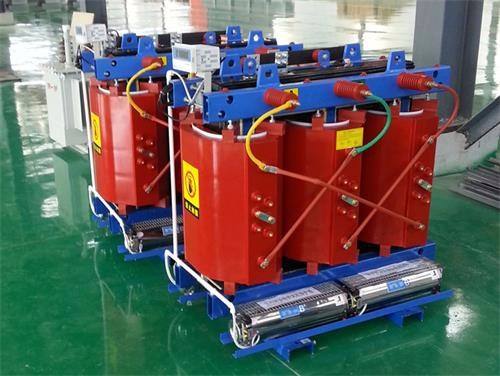

SCB11-100KVA/10KV干式變壓器

變壓器型號：SCB11-100KVA/10KV

變壓器規格：SCB11-100KVA/10KV

介紹摘要：　　(一)變壓器基礎軌道應水平、軌距與輪距應配合，裝有氣體繼電器的變壓器，應使其頂盤沿氣體繼電器的氣流方向有1% - 1.5% 的升高坡度(制造廠規定不需要安裝坡度者除外)，并安裝止輪器。　　(二)地上安裝的變壓器變臺的高度一般為0.5m，其周圍應裝設不低于1.7m的柵欄，并在明顯部位懸掛警告牌; 　　(三)315k

咨詢熱線：137-0635-4419

產品詳情：

　　(一)變壓器基礎軌道應水平、軌距與輪距應配合，裝有氣體繼電器的變壓器，應使其頂盤沿氣體繼電器的氣流方向有1% - 1.5% 的升高坡度(制造廠規定不需要安裝坡度者除外)，并安裝止輪器。

　　(二)地上安裝的變壓器變臺的高度一般為0.5m，其周圍應裝設不低于1.7m的柵欄，并在明顯部位懸掛警告牌;

　　(三)315kVA及以下的變壓器可采用桿上安裝方式。其底部距地面不應小于2.5m;

　　(四)桿上變臺應平穩牢固，腰欄采用Φ4.0mm的鐵線纏堯4圈以上，鐵線不應有接頭，纏后應緊固，腰攔距帶電部分不應小于0.2m;

　　(五)桿上和地上變臺的二次保險安裝位置應滿足以下要求：1)二次側有隔離開關者，應裝于隔離開關與低壓絕緣子之間;2)二次側無隔離開關者，應裝于低壓絕緣子的外側，并用絕緣線跨接在保險臺兩端的絕緣線上;

　　(六)桿上和地上變臺的所有高低壓引線均應使用絕緣導線;

　　(七)變壓器安裝在有一般除塵排風口的廠房附近時，其距離不應小于5m。

　　(八)10kV及以下變壓器的外廓與周圍柵欄或圍墻之間的距離應考慮變壓器運輸與維修的方便，距離不應小于1m;在有操作的方向應留有2m以上的距離;
