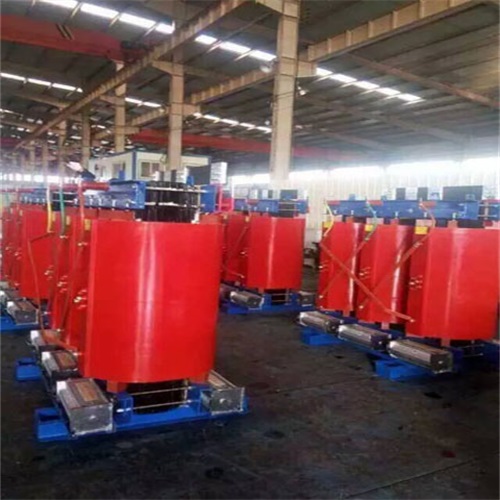

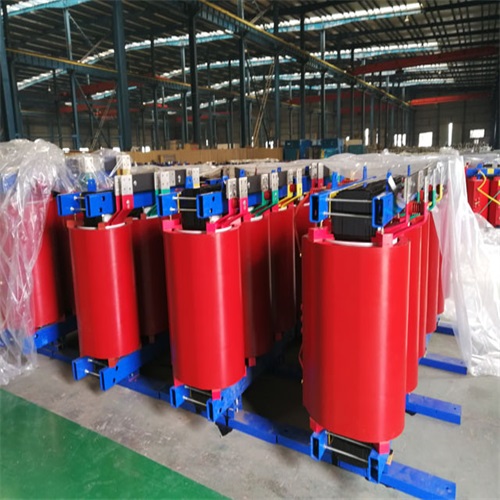

SCB14非晶合金變壓器

　　SCB14非晶合金變壓器是一種采用非晶合金鐵芯的干式變壓器，具有高效節能、低噪聲、抗短路能力強等顯著優勢，廣泛應用于城市電網、工業配電、新能源等領域。以下從技術原理、性能特點、應用場景、選型建議及維護要點等方面進行詳細解析：

　　一、技術原理與核心優勢

　　1. 非晶合金鐵芯特性

　　材料組成：非晶合金(如鐵基、鈷基)通過快速冷卻工藝形成無定形結構，原子排列無序，磁滯損耗極低。

　　損耗對比：

　　空載損耗：較傳統硅鋼片變壓器降低60%~80%(例如1000kVA變壓器，SCB14空載損耗≤1.15kW，而S13硅鋼變約為2.8kW)。

　　負載損耗：與硅鋼變相近，但因非晶合金導磁率高，可優化繞組設計，進一步降低損耗。

　　節能效果：按年運行8000小時計算，1000kVA SCB14變壓器年節電量約13.44MWh(較S13型)，相當于減少二氧化碳排放9.4噸(按0.7噸/MWh計算)。

　　2. 干式變壓器結構優勢

　　絕緣系統：采用H級(180℃)或C級(220℃)絕緣材料(如Nomex紙、硅橡膠)，耐溫性能優于傳統F級(155℃)。

　　冷卻方式：自然空氣冷卻(AN)或強迫空氣冷卻(AF)，無需變壓器油，無火災、爆炸風險，適合室內安裝。

　　防護等級：通常為IP23(防滴水)或IP44(防濺水)，可定制更高防護等級(如IP55)。

　　二、SCB14非晶合金變壓器性能參數

　　參數類別 典型值(以1000kVA為例)

　　額定容量 250kVA~3150kVA(可定制)

　　電壓等級 高壓：10kV/20kV/35kV;低壓：0.4kV(支持非標電壓定制)

　　聯結組別 Dyn11(抑制三次諧波，適用于非線性負載)或Yyn0(傳統接法)

　　空載損耗 ≤1.15kW(10kV，1000kVA，符合GB 20052-2020一級能效標準)

　　負載損耗 ≤9.6kW(1000kVA，75℃溫升)

　　短路阻抗 4%~6%(可根據系統需求調整)

　　噪聲水平 ≤50dB(1米處，空載狀態)

　　溫升限值 繞組溫升≤100K(H級絕緣)，頂層油溫升≤75K(干式變無油溫概念，此處為類比)

　　局部放電量 ≤5pC(1.1倍額定電壓下)

　　三、設計特點與優化方向

　　1. 鐵芯制造工藝

　　卷鐵芯結構：采用三維立體卷繞技術，鐵芯無接縫，磁路均勻，減少漏磁和附加損耗。

　　退火處理：鐵芯成型后進行高溫退火(400℃~500℃)，消除內應力，磁導率提升10%~15%。

　　夾緊方式：使用玻璃纖維帶或環氧樹脂綁扎，避免傳統螺栓夾緊導致的磁阻增加。

　　2. 繞組設計優化

　　高壓繞組：采用分段圓筒式或連續式結構，層間絕緣采用Nomex紙(耐溫220℃)，厚度≥0.18mm。

　　低壓繞組：優先選用箔式繞組，減少軸向電壓梯度，降低局部放電風險;也可采用螺旋式繞組(大電流場景)。

　　電磁屏蔽：在高壓繞組外側設置銅箔屏蔽層，抑制高頻諧波對鐵芯的干擾，降低渦流損耗。

　　3. 冷卻系統升級

　　自然冷卻(AN)：依靠繞組內部空氣對流散熱，適用于輕載或室內通風良好場景。

　　強迫冷卻(AF)：配置軸流風機(風量≥3000m3/h)，過載能力提升至1.5倍額定容量，但噪聲增加5~10dB。

　　智能溫控系統：內置PT100溫度傳感器，實時監測繞組溫度，自動啟停風機，實現節能運行。

　　四、典型應用場景

　　1. 城市電網改造

　　場景需求：替換高損耗老舊變壓器，降低線損，提升供電質量。

　　優勢體現：SCB14空載損耗低，可顯著減少無功功率損失，適合輕載或間歇性負載場景(如居民區、商業街)。

　　2. 工業配電系統

　　場景需求：為電機、電焊機等非線性負載供電，需抑制諧波并降低噪聲。

　　優勢體現：Dyn11聯結組別可有效抑制三次諧波，噪聲≤50dB，滿足工業環境噪聲標準(GB 12348-2008)。

　　3. 新能源電站

　　場景需求：與光伏逆變器、風電變流器配套，需適應諧波含量高、負載波動大的特點。

　　優勢體現：非晶合金鐵芯磁滯損耗低，對諧波不敏感，且干式結構無需防油泄漏措施，適合戶外安裝。

　　4. 數據中心與軌道交通

　　場景需求：要求高可靠性、低噪聲及防火性能。

　　優勢體現：H級絕緣可耐受短時過載(1.5倍額定容量，2小時)，IP44防護等級防止灰塵侵入，確保長期穩定運行。

　　五、選型建議

　　容量匹配：

　　根據負載率選擇容量，避免“大馬拉小車”(負載率<30%時，非晶變節能優勢更明顯)。

　　示例：若平均負載為600kVA，建議選擇800kVA SCB14(負載率75%)，而非1000kVA(負載率60%)。

　　能效等級：

　　優先選擇一級能效(空載損耗≤1.15kW/1000kVA)，長期運行可節省電費20%~30%。

　　對比：二級能效空載損耗≤1.4kW，三級能效≤1.7kW。

　　冷卻方式：

　　室內安裝且負載穩定選AN(自然冷卻)，成本低、噪聲小;

　　負載波動大或需過載選AF(強迫冷卻)，但需預留風機安裝空間。

　　防護等級：

　　普通環境選IP23(防滴水);

　　沿海/化工區選IP44(防濺水+防塵);

　　地鐵隧道等潮濕環境選IP55(防塵防水)。

　　六、運行維護要點

　　1. 日常巡檢

　　溫度監測：通過溫控儀觀察繞組溫度，頂層溫度≤100℃(H級絕緣)，超溫需減負荷。

　　噪聲檢查：運行中噪聲應≤50dB(1米處)，異常噪聲可能預示鐵芯松動或繞組變形。

　　外觀檢查：確認無裂紋、變色或異物附著，防護等級IP44以上需檢查密封條是否完好。

　　2. 定期維護

　　絕緣電阻測試：

　　高壓對低壓及地絕緣電阻≥500MΩ(2500V兆歐表);

　　低壓對地絕緣電阻≥100MΩ(500V兆歐表)。

　　直流電阻測試：各相繞組直流電阻不平衡率≤2%(GB 50150-2016)，超標需檢查引線接觸是否良好。

　　3. 故障處理

　　輕瓦斯報警：可能原因：鐵芯多點接地、局部過熱，需檢查鐵芯接地線及絕緣電阻。

　　重瓦斯跳閘：立即停運檢修，重點檢查繞組絕緣、分接開關觸頭及鐵芯硅鋼片(非晶合金鐵芯故障率低，但需排除其他部件問題)。

　　七、與非晶合金油浸變對比

對比項	SCB14干式變	非晶合金油浸變
冷卻方式	自然/強迫風冷	油循環冷卻
防火性能	優（無油，適合室內）	需配置事故油池
維護復雜度	低（免吊芯檢查）	高（需定期換油、濾油）
過載能力	1.5倍額定容量（2小時，AF方式）	1.3倍額定容量（短期）
成本	較高（約貴20%~30%）	較低
適用場景	室內、城市電網、新能源	戶外、重載工業、農村電網

　　總結

　　SCB14非晶合金變壓器憑借其超低空載損耗、高可靠性及環保特性，成為節能減排背景下的優選方案。選型時需結合負載特性、安裝環境及成本預算，優先選擇一級能效產品，并配置智能溫控系統以實現最佳運行效率。日常維護應重點關注溫度、噪聲及絕緣性能，確保長期穩定運行。
