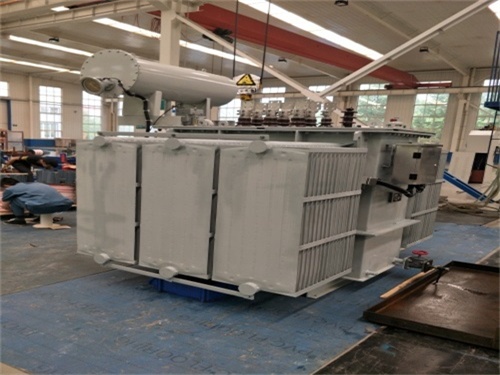

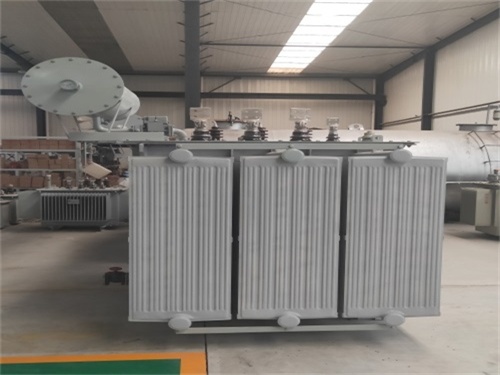

S22油浸式變壓器

　　S22油浸式變壓器是一種高效節能、穩定可靠的三相油浸式電力變壓器，符合國家一級能效標準(GB20052-2020)，適用于10kV及以下電力系統，廣泛應用于工業、建筑、配電等領域。以下是其核心特點與優勢：

　　一、核心性能參數

　　容量范圍：覆蓋30kVA至31500kVA，常見型號如S22-630kVA、S22-1000kVA、S22-2000kVA等，滿足不同場景需求。

　　電壓等級：高壓側支持6kV、10kV、20kV、35kV，低壓側為0.4kV，可定制特殊電壓組合。

　　損耗指標：

　　空載損耗：較S13型降低20%-37%，例如630kVA型號空載損耗僅1460W。

　　負載損耗：較S13型降低15%-30%，例如630kVA型號負載損耗為7100W。

　　能效等級：一級能效，效率≥98%，符合國家節能減排政策。

　　二、技術優勢

　　低損耗設計：

　　采用高導磁晶粒取向冷軋硅鋼片鐵芯，疊積式結構減少磁阻和渦流損耗。

　　繞組采用銅線或鋁線，優化電磁設計，降低電阻損耗。

　　高效冷卻系統：

　　油箱采用波紋片散熱結構，自動補償油體積變化，無需儲油柜，降低整體高度。

　　真空注油工藝去除潮氣，防止絕緣老化，延長使用壽命。

　　低噪音運行：

　　鐵芯采用三角結構，減少磁漏損和振動噪音。

　　噪音水平比國標平均低20%，適用于醫院、學校等靜音場所。

　　高可靠性：

　　全密封結構，防護等級IP44，防塵防水，適應惡劣環境。

　　配備壓力釋放閥和氣體繼電器，確保故障時安全釋放壓力。

　　三、應用場景

　　工業領域：為廠礦企業、化工、石油等場所提供穩定電力，支持大容量電動機啟動和連續運行。

　　建筑配電：適用于高層建筑、商業中心、住宅小區等，滿足三相不平衡負載需求。

　　公共設施：用于醫院、學校、數據中心等對供電質量和可靠性要求高的場所。

　　新能源領域：配套風電、光伏電站，適應電網波動和戶外環境。

　　四、選型建議

　　容量選擇：

　　根據實際負荷總功率乘以1.2倍安全系數計算，例如車間設備總功率300kW需選擇400kVA規格。

　　考慮未來擴容需求，預留適當余量。

　　電壓調節：

　　電網電壓波動超過±10%時，選擇帶分接開關的型號，通過調整檔位保證輸出電壓穩定。

　　防護等級：

　　凝露或粉塵環境選擇IP23防護等級，并配套防潮加熱裝置。

　　能效與成本：

　　S22型初始成本較S13型高10%-15%，但年節電量可覆蓋差價，3-5年可收回成本。

　　五、典型案例

　　江蘇巨力電力設備有限公司生產的S22-630kVA變壓器，采用全銅線圈和高溫絕緣材料，空載損耗1460W，負載損耗7100W，效率≥98%，廣泛應用于工礦企業和商業樓宇。

　　浙江長征電氣股份有限公司的S22-M全密封變壓器，適用于粉塵較大場所，波紋油箱設計實現免維護運行，壽命超30年。
