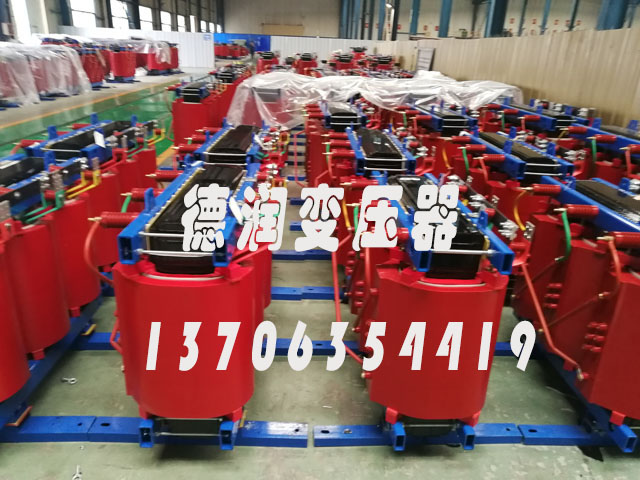

SCB14-400KVA/10KV/0.4KV干式變壓器

　　SCB14-400KVA/10KV/0.4KV干式變壓器是帶有變壓器油的一種重要的變壓器的種類，它的作用是非常多的，并且SCB14-400KVA/10KV/0.4KV干式變壓器的功能比較高，它在我們的生產和生活中帶來了源源不斷地電力和動力。那么這么好的電氣設備您了解它的構成構造嗎?還是通過它外界框架圖開展仔細去看一下吧：

　　SCB14-400KVA/10KV/0.4KV干式變壓器在進行使用中要注意普遍的結構和種類，一般來說SCB14-400KVA/10KV/0.4KV干式變壓器的組成的構造是這樣的：

　　1、器身(包含鐵心、繞阻、絕緣);

　　2、變壓器油;

　　3、油箱;

　　4、冷卻裝置;

　　5、調壓裝置;

　　6、保護設備(吸濕器、安全氣道、氣體繼電器、儲油柜及測溫裝置等);

　　7、出線套管。

　　SCB14-400KVA/10KV/0.4KV干式變壓器設計原理與技巧。

　　1SCB14-400KVA/10KV/0.4KV干式變壓器截面積的確定　鐵心截面積A是依據變壓器總功率P確立的。設計時，若按負荷基本穩定不變，鐵心截面積相應可取一般計算的理論值即A=1.25。假如負荷變化較大，比如一些設備、一些聲頻、功放電源等，這時變壓器的截面積盡可能超過一般理論計算值，這樣才能保證有充足的功率輸出能力。

　　2每伏匝數的確定　的匝數主要是根據鐵心截面積和硅鋼片的品質而定的。實驗證明每伏匝數的選值應比書本給的計數公式選值減少10%～15%。比如一只35W一般測算(中夕片取8500高斯)每伏應繞72匝，而實際僅需每伏6匝就行了，那樣繞制后的變壓器空載電流在25mA上下。一般適當減少匝數后，繞制出的變壓器不僅能夠降低內阻，并且避免因一般型號的硅鋼片時常發生繞不下的麻煩，還節約了成本，從而提高了性價比。

　　3絲包線的線徑確定　線徑應依據負載電流確定，因?yàn)榻z包線在各個條件下電流差距較大，因此確定線徑的幅度也較大。一般排熱標準不太理想、工作溫度較為大時，其絲包線的電流強度應選2A/mm2(線徑)。假如變壓器連續運行負載電流基本不變，但自身排熱標準較好，加上工作溫度又不高，這樣的絲包線取電流強度25A/mm2(線徑)，若變壓器工作電流只有較大工作電流的1/2，這樣的絲包線取電流強度3～3.5A/mm2(線徑)。聲頻變壓器的絲包線電流強度可取35～4A/mm2(線徑)。那樣應時而變?nèi)蛹瓤杀Ｙ|(zhì)保量也可大大降低成本。
