5000KVA油浸式變壓器

　　5000KVA油浸式變壓器核心解析

　　一、技術參數與型號特性

　　基礎參數

　　額定容量：5000KVA，適用于大容量電力需求場景(如工業園區、變電站)。

　　電壓等級：常見配置為35kV/10.5kV或35kV/0.4kV，支持高壓輸電與低壓配電的電壓變換。

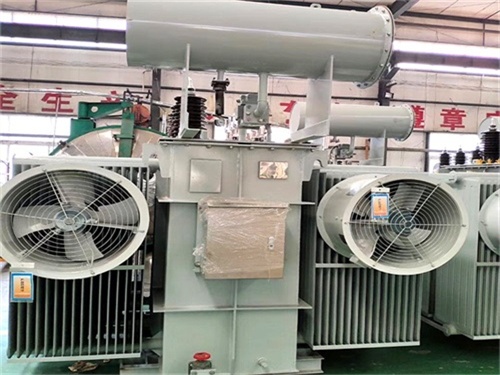

　　冷卻方式：多為油浸自冷(ONAN)或油浸風冷(ONAF)，通過變壓器油循環散熱，確保長期穩定運行。

　　短路阻抗：通常為7%-8%，限制短路電流，保護設備安全。

　　聯結組標號：如Yd11或Dyn11，適應不同電網的相位和接地需求。

　　型號差異

　　有載調壓型(如SZ11-5000kva)：配備有載分接開關，可在帶負荷時調整電壓，適用于電壓波動大的線路(如農村電網、偏遠地區)。

　　普通型(如S13-5000kva)：無載調壓，需停電調整電壓，成本較低，適合電壓穩定的場景。

　　二、技術優勢與性能亮點

　　高效節能

　　采用冷軋晶粒取向硅鋼片(如45°全斜接縫結構)，空載損耗較傳統型號降低15%-30%，負載損耗降低10%-15%。

　　符合GB20052-2020二級能效標準，長期運行可顯著節省電費(如某工業區年省電費超50萬元)。

　　安全可靠

　　全密封波紋油箱：通過彈性形變調節油體積變化，防止空氣和水分進入，延長油壽命(減少老化程度)。

　　壓力釋放閥：當內部壓力過高時自動釋放，避免爆炸風險。

　　高強度繞組：銅箔或鋁箔繞制，耐受短路沖擊，機械穩定性強。

　　環境適應性

　　防護等級：IP20(防塵)或IP23(防潮)，適應戶外惡劣環境(如高溫、高濕、多塵)。

　　低溫油選擇：寒冷地區可選45號變壓器油(凝固點-45℃)，確保低溫啟動性能。

　　三、典型應用場景

　　工業領域

　　冶金、化工、機械制造等重工業，為電弧爐、壓縮機等大功率設備供電，支持多臺并聯運行。

　　案例：某鋼鐵廠采用SZ11-5000kva有載調壓變壓器，電壓波動從±15%降至±5%，產品合格率提升8%。

　　新能源領域

　　光伏/風電場升壓站，將低壓電能升至35kV或110kV并網，減少線路損耗。

　　案例：西北某光伏電站使用S13-5000kva變壓器，年發電量增加3%，投資回收期縮短1.2年。

　　公共基礎設施

　　城市變電站、機場、醫院等，提供穩定電力供應，減少停電風險。

　　案例：某三甲醫院采用全密封型變壓器，運行8年無故障，保障手術室等關鍵負載用電安全。

　　四、市場價格與選型建議

　　價格范圍

　　普通型(S13/S11)：約12萬-20萬元/臺，具體因品牌、材質(全銅/鋁芯)、能效等級而異。

　　有載調壓型(SZ11)：約22萬-28萬元/臺，調壓功能增加成本約30%-50%。

　　定制化產品：如高原型、防腐蝕型，價格可能上浮10%-20%。

　　選型要點

　　容量匹配：根據負載需求選擇，避免“大馬拉小車”(過載運行效率低)或“小馬拉大車”(過載損壞設備)。

　　能效等級：優先選擇二級及以上能效產品，長期運行更節能。

　　材質與工藝：全銅繞組導電性能更優，樹脂澆注工藝確保絕緣可靠性。

　　防護等級：根據環境選擇IP20(防塵)、IP23(防潮)等外殼。

　　五、維護與保養指南

　　日常檢查

　　油位與油色：確保油位在油標1/4-3/4處，油色清澈無雜質。

　　溫度監測：頂層油溫不得高于95℃，溫升不宜經常超過45℃。

　　聲音異常：正常運行時發出均勻嗡嗡聲，若出現雜音可能為內部故障。

　　定期維護

　　清潔除塵：每2個月清掃高低壓套管上的塵埃，防止污閃放電。

　　絕緣測試：每年搖測絕緣電阻，確保引線牢固、接觸良好。

　　負荷測量：用電高峰期加強負荷監測，防止三相不平衡導致中性線過載。

　　故障處理

　　滲漏油：檢查密封膠墊是否老化，緊固螺栓是否松動。

　　受潮：加裝吸濕器，定期更換硅膠，縮短存放時間(建議不超過6個月)。

　　油質劣化：運行5-8年后需換油，并烘干器身、更換密封件。
