630kv箱式變壓器

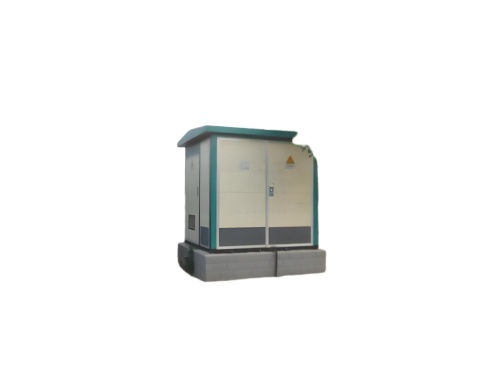

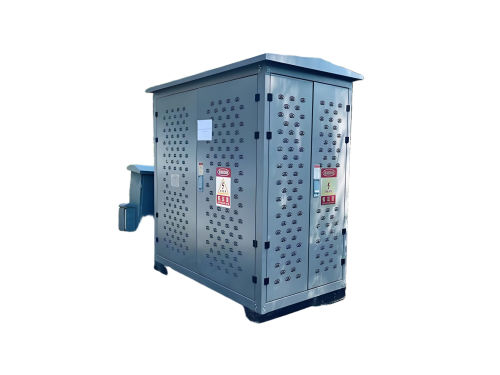

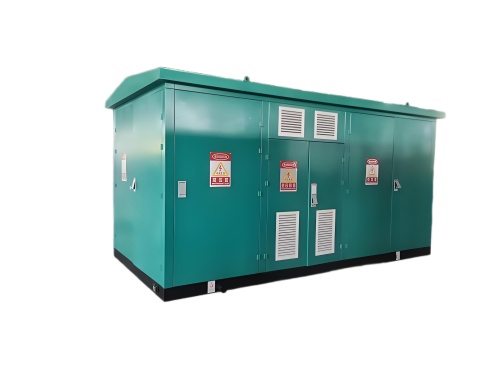

　　630kVA箱式變壓器是一種集成度極高的預裝式變電站設備，以下從其結構組成、技術參數和應用場景展開介紹：

　　一、結構組成

　　高壓室：配備進線柜、計量柜和PT柜，承擔電源側10kV高壓進線任務，包含高壓母排、斷路器、電壓互感器、避雷器等組件。

　　變壓器室：核心設備為630kVA變壓器，采用雙風機排風散熱設計，確保運行穩定性。

　　低壓室：配置電壓進線柜、電容柜和低壓出線柜，包含低壓母排、低壓斷路器、計量裝置、避雷器等組件，實現低壓配電功能。

　　二、技術參數

　　額定參數：

　　額定容量：630kVA

　　額定電壓：高壓側10kV±5%，低壓側400V/220V

　　聯結組標號：Dyn11

　　額定頻率：50Hz

　　短路阻抗：≤6.5%

　　冷卻方式：ONAN(油浸自冷)

　　耐壓參數：

　　工頻耐壓：42kV(相對地和相間/隔離斷口)

　　雷電沖擊耐壓：75kV(相對地和相間/隔離斷口)

　　保護參數：

　　熔斷器額定最大開斷電流：100kA

　　負荷開關額定電流：630A

　　防護等級：IP54(具備防塵、防水功能)

　　三、應用場景

　　城市電網建設：適用于地下商場、地下停車場、車站、機場、地鐵等場所，替代傳統土建配電房。

　　工業與商業領域：廣泛應用于礦山、工廠企業、油氣田等場景，滿足高負荷電力需求。

　　新能源領域：作為風力發電站、新能源充電站的配套設備，實現電力的穩定輸出與分配。
