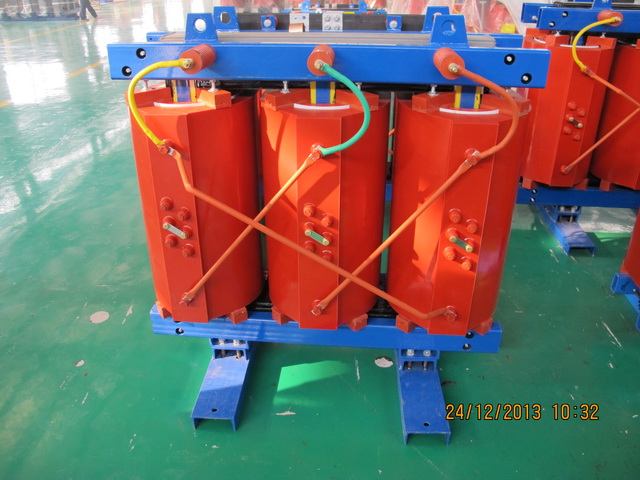

怎樣對干式變壓器的電磁干擾進行屏蔽

　　解決電磁干擾一般有三種途徑，一是降低干擾源的強度，二是增強被驅動的MOS管的抗干擾能力，三是阻隔干擾的通路。在本例中，干擾源就是干式變壓器要傳遞的脈沖，這是無法降低的。給驅動加上負壓，可以大大增強MOS管的抗干擾能力，這種方法為許多電源所采用。本例采用第三種方法，即在驅動干式變壓器的各繞組間加繞屏蔽層，其結構共5個繞組和5個屏蔽層。

　　整個干式變壓器包括屏蔽層從左向右逐層繞制，N1接到控制回路的地;兩個下管驅動繞組由于電位變化不大，同時與N2連接，實際上是接到了功率地;N3和N4將上管繞組NA包了起來，并與NA的異名端相接;N5將繞組ND與NA隔離。這樣每個繞組都和它的屏蔽層同電位，它們之間不會有容性電流。當上管TA導通、上管繞組NA的電位跳升時，屏蔽層N3和N4的電位也要同樣跳變，由于N2和N3之間的分布電容，這個跳變將在這兩個屏蔽層中間產生電流，但對管子的驅動沒有影響，只是會耗損一點主功率。在實際電路中采用了加電磁屏蔽的驅動干式變壓器之后，問題得到了全部解決。

　　對于分布電容引起的截止管誤導通，可以采取設置負壓驅動和屏蔽隔離兩種辦法來解決。給干式變壓器增加屏蔽層會使驅動干式變壓器的設計變得復雜，但不用對電路進行修改，仍不失為一種實用有效的方法。
