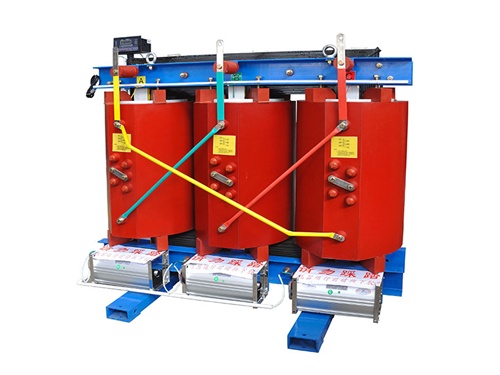

SCB18干式變壓器設計規范

　　SCB18干式變壓器設計規范需滿足一級能效標準，兼顧高效節能、安全可靠、低噪音、強過載能力等特性，同時符合智能監控與環保要求。以下為具體設計規范要點：

　　能效等級：SCB18干式變壓器需符合《GB20052-2020電力變壓器能效限定值及能效等級國家標準》一級能效標準，相比SCB14變壓器，空載損耗降低15%，負載損耗保持不變，整體能效提升顯著。

　　基本參數與型號標識：

　　型號標識中，“S”代表三相，“C”代表環氧樹脂澆注式干式變壓器，“B”表示低壓繞組為箔繞結構。

　　額定容量范圍廣泛，如2500kVA、2000kVA等，高壓側額定電壓通常為10kV或10.5kV，低壓側額定電壓為0.4kV或0.8kV，適用于不同電壓等級的配電系統。

　　絕緣與冷卻：

　　絕緣材料采用環氧樹脂，具有良好的阻燃、防潮、耐塵性能，確保變壓器在惡劣環境下的穩定運行。

　　冷卻方式通常采用風冷(AN/AF)，即空氣自然冷卻或空氣強迫冷卻，確保變壓器在正常運行溫度下工作。

　　連接組別與阻抗電壓：

　　連接組別通常為Dyn11，表示高壓側為三角形連接，低壓側為星形連接且中性點引出，這種連接方式有助于減小諧波干擾，提高電能質量。

　　阻抗電壓是變壓器設計中的重要參數，它影響變壓器的短路電流和電壓調整率，具體數值需根據變壓器容量和用途確定。

　　安全可靠與過載能力：

　　SCB18干式變壓器需具備強過載能力，能夠在短時間內承受超過額定負載的電流，確保電力系統的穩定運行。

　　變壓器設計需考慮安全可靠性，包括嚴格的絕緣設計、防護等級以及必要的保護措施，如過載保護、短路保護等。

　　噪音與智能監控：

　　優化設計的冷卻系統和結構布局使得變壓器在運行過程中產生的噪音較低，有助于減少對環境的影響。

　　部分型號的SCB18干式變壓器還配備了智能監控系統，可以實時監測變壓器的運行狀態和參數，提高運維效率。

　　環保與安裝：

　　采用無油設計，避免了油浸式變壓器可能存在的漏油和火災風險，同時減少了對環境的污染。

　　變壓器安裝需符合相關規范，包括安裝位置的選擇、基礎的制作、接地與防雷措施等，確保變壓器的安全穩定運行。
