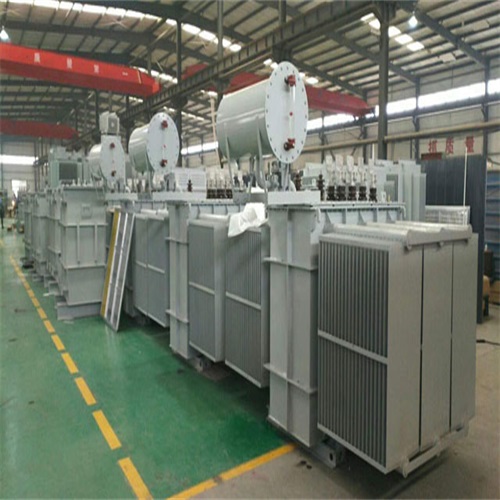

油浸式電力變壓器測量

　　油浸式電力變壓器的測量工作是其運行維護中的重要環節，主要包括對變壓器各項參數的檢測和試驗，以確保其安全、可靠、高效地運行。以下是對油浸式電力變壓器測量的詳細闡述：

　　一、測量項目

　　繞組溫度測量

　　直接測量法：在變壓器繞組直接埋設傳感器，使用溫度測量儀測量顯示繞組溫度。通常用于和熱模擬測量法進行比較，校對熱模擬測量的誤差。

　　熱模擬測量法：繞組溫度表在油溫表的基礎上，配備一臺電流匹配器和電熱元件，通過溫度疊加來反映變壓器繞組溫度。這個方法簡單適用，但誤差較大。

　　間接計算測量法：根據國際電工委員會推薦的油浸式電力變壓器繞組熱點計算公式，通過計算各種關鍵參數和變壓器負載電流值來計算繞組熱點溫度。這個公式是公認的經典方法，具有相當?shù)木取?/span>

　　直流電阻測量

　　采用直流電阻測試儀進行測量，如KST-205A等。

　　測量前應拆除變壓器高、低壓側連接排、線，將非測量各繞組短路接地。

　　測量時應注意接線端子的正確接線，避免不必要的測量誤差。

　　測量完畢后，應記錄變壓器上層油溫，并按公式進行電阻值換算。

　　絕緣電阻測量

　　采用絕緣電阻測試儀進行測量，如KST-430A等。

　　測量前應拆除變壓器高、低壓側所有連接排、線，將非被試?yán)@組短路接地。

　　測量時應記錄變壓器頂層油溫，進行不同溫度下絕緣電阻值換算。

　　測量結束后，加壓部分應充分放電。

　　介質損耗測量

　　采用介質損耗測試儀進行測量，如KST-221等。

　　測量前應將被試?yán)@組短接于測試儀高壓引線芯線上，并保持懸空狀態。

　　測量時應設定好菜單參數，如反接線、內高壓等，加壓后進行測量。

　　測量完畢后，應進行放電操作，并恢復試驗前狀態。

　　泄漏電流測量

　　采用直流高壓發生器進行測量，如KST-540等。

　　測量前應記錄變壓器油溫及環境溫度、濕度，加壓前所有人員撤離變壓器身。

　　測量時應將試驗繞組短路接于試驗加壓引線，加壓引線與外殼、構架應保持足夠的試驗電壓安全距離。

　　加壓時間為1分鐘，讀取1分鐘時泄漏電流值。

　　變壓器油試驗

　　包括擊穿電壓試驗和介質損耗試驗。

　　取樣時應使用清潔、干燥的專用取油瓶，在晴朗天氣且大氣濕度小于75%時進行。

　　試驗前應清洗標準試油杯，將油杯注滿靜放10分鐘以上。

　　進行擊穿電壓試驗時，加壓次數為6次，每次加壓間隔時間為5分鐘，取后5次加壓的平均值。

　　進行介質損耗試驗時，應先將溫度加到設定值(如90℃)，然后加壓讀取油樣的tgδ%和電容量。

　　二、注意事項

　　測量前應確保變壓器處于停電狀態，并斷開所有可能來電的電源。

　　測量時應使用合格的測量儀器和設備，并按照儀器說明書正確操作。

　　測量過程中應注意安全，避免觸電和短路等危險情況的發生。

　　測量完畢后應及時恢復變壓器的正常運行狀態，并清理現場。

　　三、總結

　　油浸式電力變壓器的測量工作涉及多個方面，包括繞組溫度、直流電阻、絕緣電阻、介質損耗、泄漏電流以及變壓器油等方面的測量。通過這些測量工作，可以及時發現變壓器存在的問題和隱患，確保變壓器的安全、可靠運行。因此，在變壓器的運行維護中，應重視測量工作，并嚴格按照相關規定和要求進行操作。
