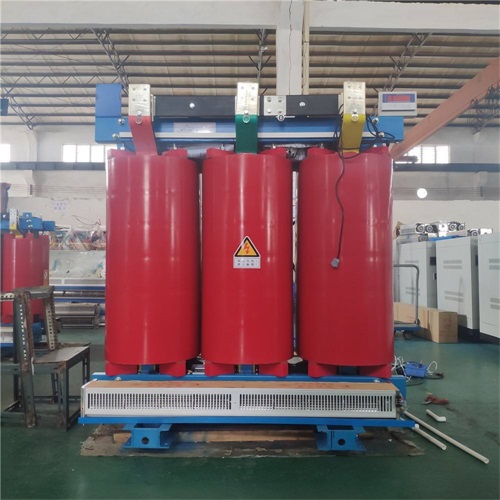

SCB13-200KVA干式變壓器連接組別

作者：干式變壓器廠日期：2021-03-17 人氣：1058

　　在SCB13-200KVA干式變壓器設計過程中，接線方式的選擇往往得不到重視。它們之間的連接方式對SCB13-200KVA干式變壓器的運行性能有很大的影響，直接影響到供電質量。因此，接線方式的選擇也是SCB13-200KVA干式變壓器設計客串的一項非常重要的任務。

　　在任何時刻，高壓繞組一端的電位為正值，低壓繞組一端的電位也為正值。兩個繞組之間相同極性的末端稱為同一名稱的同一端，記為“·”，反之亦然。對于同義詞結尾，記作“-”。

　　SCB13-200KVA干式變壓器接線組是一次繞組與二次系統相結合的一種表示方法。

　　公共SCB13-200KVA干式變壓器繞組有兩個連接，即，“三角形連接”和“星形連接”;SCB13-200KVA干式變壓器耦合基團“d表示為三角形連接，”n“表示與中性線星形連接，Y表示星，n表示中性帶;‘11’表示的SCB13-200KVA干式變壓器初級側的次級側的線間電壓線電壓UAB滯后UAB330度(30度或高級)。

　　SCB13-200KVA干式變壓器接線組別用一次側(或一次側)接線方式大寫字母表示，二次側(或二次側)接線方式小寫字母表示。

　　y(或y)是恒星連接，d(或d)是三角形連接。數字用時鐘表示，它用來表示第一和第二側向電壓的相位關系。橫向電壓相量作為分針使用，固定在時鐘點的位置，二級線電壓相量作為小時針使用。

　　“YN，DL1”，其中11是指當一次側電壓相位作為一針細針指向時鐘的12：00位置時，次級側的線路電壓相量位于時鐘的11：00位置。也就是說，二次側的線路電壓UAB落后于一次側電壓UAB330度(或前方30度)。

　　通過組合四個末端基團形成的兩個繞組SCB13-200KVA干式變壓器：“Y，Y”，“d，Y”，“Y，d”和“d，d”。僅使用“Y，Y”和“Y，d”。由于帶也被連接到中性線Y和兩種不空檔，從空檔沒有任何符號不與在中性線Y字母n之后的字母的增加而增加。n表示中性分的領先優勢在那里。YN0配線組，UAB和UAB一致，在分針12參照。“12”中的終端中的新組，在表中的一個“0”位簡單地說：在SCB13-200KVA干式變壓器的初級和三個不同的序列或其連接的端的次級繞組來結束在每一側由感應交流電對應其引起到基準相位角是不同。
