SCB13-80KVA干式變壓器結構

作者：干式變壓器廠日期：2020-11-23 人氣：746

　　相對于油式，干式因沒有油，也就沒有火災、*、污染等問題，故電氣規范、規程等均不要求干式變壓器置于單獨房間內。特別是新的系列，損耗和噪聲降到了新的水平，更為變壓器與低壓屏置于同一配電室內創造了條件。

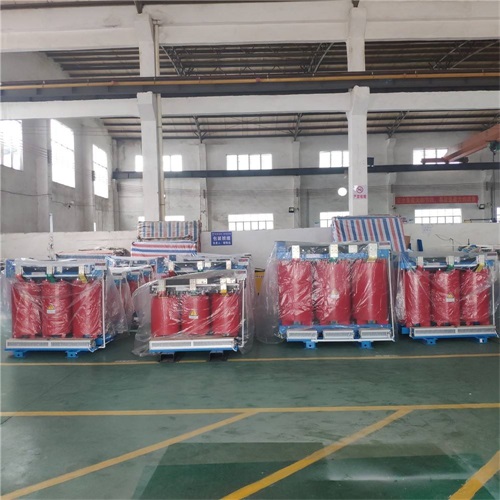

　　結構

　　1、溫度控制系統

　　干式的*運行和使用壽命，很大程度上取決于繞組絕緣的*可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的。

　　2、防護方式

　　根據使用環境特征及防護要求，干式可選擇不同的外殼。通常選用IP23防護外殼，可防止直徑大于12mm的固體異物及鼠、蛇、貓、雀等小動物進入，造成短路停電等惡性故障，為帶電部分提供*屏障。若須將安裝在戶外，則可選用IP23防護外殼，除上述IP20防護功能外，更可防止與垂直線成60°角以內的水滴入。但IP23外殼會使冷卻能力下降，選用時要注意其運行容量的降低。

　　3、冷卻方式

　　干式冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，可在額定容量下長期連續運行。強迫風冷時，輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

　　4、過載能力

　　干式的過載能力與環境溫度、過載前的負載情況(起始負載)、絕緣散熱情況和發熱時間常數等有關，若有需要，可向生產廠索取干變的過負荷曲線。

　　目前，中國樹脂絕緣干式年產量已達10000MVA，成為世界上干式產銷量*大的國家之一。隨著低噪(2500kVA以下配電噪聲已控制在50dB以內)、節能(空載損耗降低達25%)的SC(B)9系列的推廣應用，使得中國干式的性能指標及其制造技術已達到世界先進水平。

　　隨著干式變壓器的推廣應用，其生產制造技術也獲得長足發展，可以預測，未來的干式將在如下幾方面獲得進一步發展。

　　⑴節能低噪：隨著新的低耗硅鋼片，箔式繞組結構，階梯鐵芯接縫，環境保護要求，噪聲研究的深入，以及計算機優化設計等新材料、新工藝、新技術的引入，將使未來的干式變壓器更加節能、更加寧靜。

　　⑵高可靠性：提高產品質量和可靠性，將是人們的不懈追求。

　　⑶環保特性認證：以歐洲標準HD464為基礎，開展干式的耐氣候(C0、C1、C2)、耐環境(E0、E1、E2)及耐火(F0、F1、F2)特性的研究與認證。

　　⑷大容量：從50～2500kVA配電變壓器為主的干式，向10000～20000kVA/35kV電力拓展，隨著城市用電負荷不斷增加，城網區域變電所越來越深入城市中心區、居民小區、大型廠礦等負荷中心，35kV大容量的小區中心供電電力將獲廣泛應用。

　　⑸多功能組合：從單一變壓器向帶有風冷、保護外殼、溫度計算機接口、零序互感器、功率計量、封閉母線及側出線等多功能組合式變壓器發展。

　　⑹多領域發展：從以配電為主，向發電站廠用、勵磁、地鐵牽引整流、大電流電爐、核電站、船用及采油平臺用等特種及多用途領域發展。其中，用于城市地鐵及軌道交通的干式牽引變壓器，電壓有10、20和35kV三個等級，容量有800、2500和3300kVA，為減少諧波污染，從12脈波整流發展到24脈波整流;舉世矚目的長江三峽世界*大的840000kW發電機的勵磁，已由順特廠研制成功，并通過了國家驗收。

　　可以預言，21世紀的配電將屬于性能優越、低噪聲及節能的樹脂絕緣干式變壓器。
