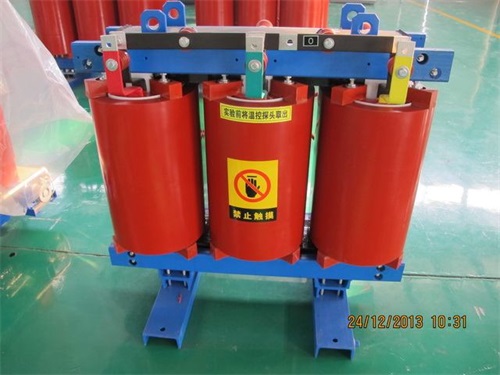

SCB10-250KVA/10KV/0.4KV干式變壓器

變壓器型號：SCB10-250KVA/10KV/0.4KV

變壓器規格：SCB10-250KVA/10KV/0.4KV

介紹摘要：　　1、鐵芯：選用優質冷軋硅鋼片，45度階梯全斜接縫結構，利用三剪兩沖鐵芯去角橫剪工藝和五階梯步進剪片與疊鐵工藝，改善了接縫處的磁通分布，減少了鐵芯的振動能量。鐵芯進行一體固化與表面用絕緣樹脂密封工藝，有效地降低了空載損耗、空載流量和鐵芯噪音。　　2、高壓線圈：采用優質F級絕緣的導線與國際先進的絕緣材料繞制，較大容量線圈沿軸向設有散熱氣道

咨詢熱線：137-0635-4419

產品詳情：

　　1、鐵芯：選用優質冷軋硅鋼片，45度階梯全斜接縫結構，利用三剪兩沖鐵芯去角橫剪工藝和五階梯步進剪片與疊鐵工藝，改善了接縫處的磁通分布，減少了鐵芯的振動能量。鐵芯進行一體固化與表面用絕緣樹脂密封工藝，有效地降低了空載損耗、空載流量和鐵芯噪音。

　　2、高壓線圈：采用優質F級絕緣的導線與國際先進的絕緣材料繞制，較大容量線圈沿軸向設有散熱氣道。此結構具有良好的抗電流沖擊、抗溫度變化、抗開裂和極好的散熱性能。采用多級分段圓筒式結構，有較強的承受過電壓能力和很低的局部放電水平。線圈裝模經真空干燥后澆注，整個澆注及固化過程按照預編的工藝曲線完成，精密的過程控制保證線圈無氣孔、空穴。

　　3、低壓線圈：采用箔式結構，有效地解決了低電壓、大電流線圈采用線繞型式的安匝不平衡問題，同時箔式線圈不存在軸向匝數和軸向繞制螺旋角，有效地消除了短路時變壓器的軸向力，保證了線圈內的電流密度可以根據高壓線圈負荷分布自由地沿軸向調整，減少了低壓突發短路時的徑向力。繞制后的線圈端部采用樹脂密封固化，避免了各種異物和潮氣的進入。

　　干式變壓器使用條件：

　　滿足下列要求的使用條件為正常使用條件：

　　a.海拔

　　海拔不超過1000m。

　　b.環境溫度

　　氣溫 +40℃

　　日平均氣溫 +30℃

　　年平均氣溫 +20℃

　　氣溫 -30℃(適用于戶外式變壓器)

　　氣溫 -5℃(適用于戶內式變壓器)

　　c.電源電壓的波形

　　電源電壓的波形似于正弦波。

　　d.多相電源電壓的對稱性

　　多相變壓器所連接的電源電壓應近似對稱。

　　干式變壓器應用范圍：

　　產品的承受熱沖擊能力強、過負載能力大、難燃、防火性能高、對濕度，灰塵不敏感等優勢，造就了其廣泛的適應性。適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：適用于(KYN61、KYN28、KYN18)系列中置柜、高壓開關柜、高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
