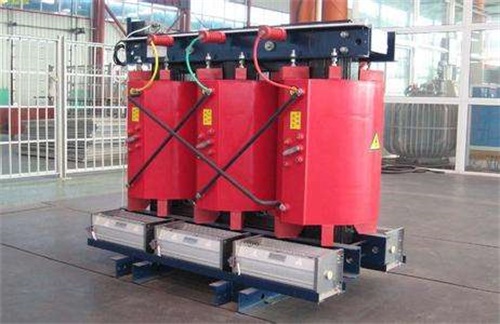

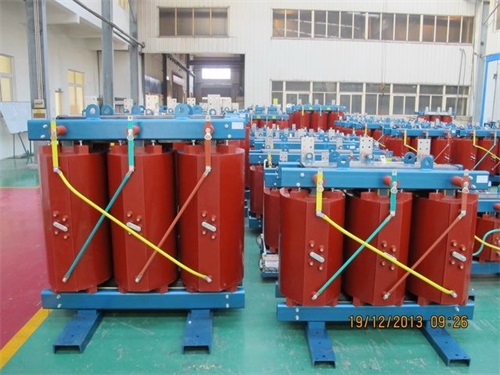

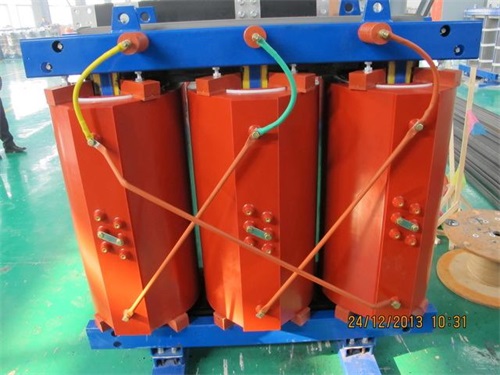

SCB11-250KVA/10KV/0.4KV干式變壓器

變壓器型號：SCB11-250KVA/10KV/0.4KV

變壓器規格：SCB11-250KVA/10KV/0.4KV

介紹摘要：　　規定的產品技術和性能參數進行干式變壓器的電磁設計，確定產品的主要尺寸和電磁負荷。短路阻抗計算短路阻抗是干式變壓器一個重要的性能參數，它決定著干式變壓器在負載條件下的電壓變化和短路時電流的大小，同時也是干式變壓器并聯運行的條件。　　因此準確的計算干式變壓器的短路阻抗對干式變壓器的運行有著重要的意義。線圈短路強度計算在大型干式變壓器

咨詢熱線：137-0635-4419

產品詳情：

　　規定的產品技術和性能參數進行干式變壓器的電磁設計，確定產品的主要尺寸和電磁負荷。短路阻抗計算短路阻抗是干式變壓器一個重要的性能參數，它決定著干式變壓器在負載條件下的電壓變化和短路時電流的大小，同時也是干式變壓器并聯運行的條件。

　　因此準確的計算干式變壓器的短路阻抗對干式變壓器的運行有著重要的意義。線圈短路強度計算在大型干式變壓器中，短路電流是額定電流的8一10倍，由于短路力與短路電流的平方成正比，因此在短路繞組的漏磁場和線匝中電流的相互作用下，將產生極大a的電動力作用在繞組的線匝上，繞組結構可能產生永久變形而損壞。

　　此外導線絕緣和繞組其它部件的相對位移可能傷害絕緣導致線匝短路，因此準確計算線圈在短路情況下的受力有著重要的意義。線圈短路強度計算主要是計算線圈在干式變壓器短路情況下各段受力的大小和分布，考核線圈的機械強度是否符合要求。

　　線圈沖擊電壓分布計算大型干式變壓器對絕緣的要求很高，為設計絕緣必須知道干式變壓器內的電壓分布。干式變壓器允許連續工作電壓不超過額定電壓5%以上，變壓器的運行過程中可能產生過電壓，過電壓主要是由于運行故障或雷擊引起的。
