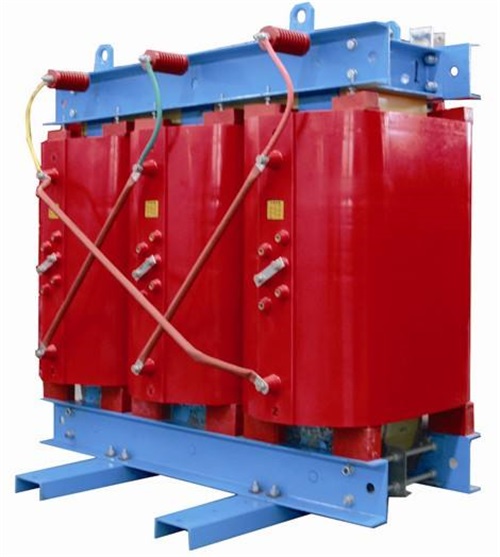

SCB10-1000KVA/10KV/0.4KV干式變壓器

變壓器型號：SCB10-1000KVA/10KV/0.4KV

變壓器規格：SCB10-1000KVA/10KV/0.4KV

介紹摘要：　　對于電力變壓器生產過程中出現的氣隙絕緣缺陷，在電場強度較高的情況下，氣隙絕緣zui先被擊穿放電，如果這種情況反復多次發生，周而復始地?fù)舸┖拖纾渲車慕^緣仍舊良好的話，即形成局部放電的通道并未形成。　　局部放電對絕緣設備的破壞要經過長期、緩慢的發展過程才能顯現。通常情況下局部放電是不會造成絕緣體穿透性擊穿的，但是卻

咨詢熱線：137-0635-4419

產品詳情：

　　對于電力變壓器生產過程中出現的氣隙絕緣缺陷，在電場強度較高的情況下，氣隙絕緣zui先被擊穿放電，如果這種情況反復多次發生，周而復始地?fù)舸┖拖纾渲車慕^緣仍舊良好的話，即形成局部放電的通道并未形成。

　　局部放電對絕緣設備的破壞要經過長期、緩慢的發展過程才能顯現。通常情況下局部放電是不會造成絕緣體穿透性擊穿的，但是卻有可能使機電介質的局部發生損壞。如果局部放電存在的時間過長，在特定的情況下會導致絕緣裝置的電氣強度下降，對于高壓電氣設備來講是一種隱患。

　　1 變壓器接地線和中性線斷線及接地電阻升高的原因：

　　(1)由于接地體埋設不規范，安裝工藝馬虎，接地體與接地線接頭松動，大地過于干燥等，均有可能造成接地電阻的升高。

　　(2)由于變壓器設計安裝時，對接地線的作用及重要性認識不足，中性線截面選擇過小，當三相負荷不平衡時，中性線電流過大而導致燒斷。另外由于外力的破壞或接地線被盜等原因都有可能導致接地線或中性線斷線。

　　2 接地電阻升高的現象及危害

　　(1) 變壓器接地線接地電阻升高，并同時伴有相線絕緣損壞而接地，例如，B相接地，這時變壓器接地線中將有一個電流流過，B相電壓加在大地和接地電阻上，當接地電阻越大，那么接地電阻上的分壓就越大。這時，如果有人誤觸變壓器接地線或中性線以及變壓器外殼，人體將和接地電阻形成并聯，如果接地電阻足夠大，那么加在人體上的電壓就會很高，導致人觸電。

　　如果人體誤觸A相或C相，加在人體上的電壓將是線電壓380V，那么對人身安全將造成更大的威脅。另外，由于有的用戶將變壓器中性線與用電設備外殼相連，作保護接地用，而設備又不對地絕緣。當B相接地，大地就和B相等電位，相電壓就加于大地和中性線之間，這時用電設備如取用A相或C相電源，外殼對地電壓將升高到220V，設備相對地電壓將為380V。這時人如果接觸用電設備外殼，同樣會引起觸電。另外，B相接地時，將有一個電流從大地流入機殼回到中性線，對于有的要求較高的用電設備將無法運行。

　　(2)接地線斷線，變壓器附近接地線斷線，就猶如接地電阻升高到無窮大，這時的大地電位就是接地相電位，一切現象就同接地電阻升高時一樣，只是危害更大，這里不再重述。

　　(3) 當三相四線供電變壓器中性線斷線時，此時由于三相負載的不平衡，負載接地點將發生偏移，接地點電位不為零，使得有的相電壓升高，燒毀用電設備。當接地線斷線或接地電阻升高時，由于變壓器避雷器接地線斷開或接地電阻升高。雷擊過電壓時，避雷器不能正常對地放電，致使避雷器或變壓器損壞。
